제1회차 강의노트
팬의 기본 개념과 분류
1. 강의 목표
본 강의의 첫 회차에서는 산업 및 기계 시스템에서 폭넓게 사용되는 팬(fan)의 개념을 정립하고, 팬과 터빈의 구별, 팬의 분류 체계, 실제 적용 사례까지 포괄적으로 학습합니다. Thomas Carolus의 『Fans – Aerodynamic Design, Noise Reduction, Optimization』의 도입부와 2장의 일부를 기반으로, 팬이라는 장치가 어떤 원리로 작동하며 어떤 공학적 지표를 통해 성능을 이해하는지를 살펴봅니다.

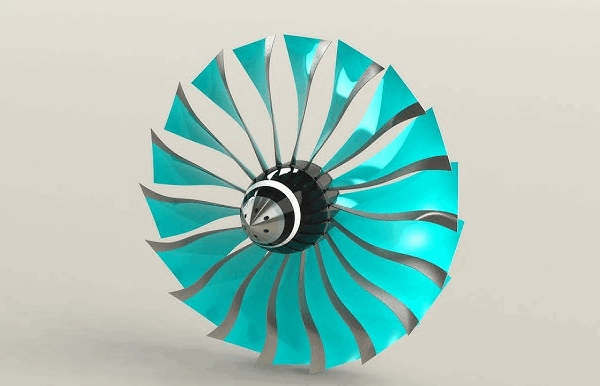

2. 팬(Fan)의 정의
팬은 낮은 압력 상승(low pressure rise)을 동반하는 기계 장치로, 기체(대개 공기)를 유동시키기 위해 사용됩니다. 일반적으로 팬은 압축비가 1.11 이하이며, 공기 흐름의 방향을 조절하거나 유도하는 데 사용됩니다.
정의 (Carolus, 2022):
우리가 흔히 말하는 ‘팬(Fan)’은 생각보다 훨씬 더 깊은 공학적 의미를 담고 있습니다. 일상적으로는 노트북, 에어컨, 환풍기 등에 들어 있는 ‘바람을 일으키는 장치’ 정도로 이해되지만, 실제로는 엄연히 터보기계(turbomachinery)라는 범주에 포함됩니다. 터보기계란, 회전하는 날개를 통해 유체와 에너지를 교환하는 기계인데요. 팬은 그 중에서도 압력 상승이 매우 낮은, 다시 말해 유체에 큰 압력을 가하지 않는 범주의 장치입니다.
Thomas Carolus 교수는 그의 책 『Fans – Aerodynamic Design, Noise Reduction, Optimization』에서 팬을 이렇게 정의합니다:
“팬은 압력비가 1.11보다 낮은 기체용 터보기계로, 공기나 다른 기체를 운반하거나 순환시키는 데 사용된다.”(A fan is a turbomachine for gases with a pressure ratio below 1.11. It is used to convey or circulate air or other gases.)
여기서 압력비란, 팬을 통과하면서 공기의 압력이 얼마나 증가하는지를 나타내는 값입니다. 예를 들어 압력비가 1.03이라는 것은 공기의 압력이 3% 증가했다는 뜻이죠. 팬은 이처럼 소량의 압력 상승을 통해 많은 유량(공기의 부피)을 전달하는 것이 주된 역할입니다.
이 점이 압축기(compressor)나 송풍기(blower)와 구별되는 핵심인데요, 압축기는 높은 압력을 걸어 유체를 압축하고, 팬은 압력을 거의 걸지 않고 대체로 부드럽게 ‘흘려보내는’ 장치입니다. 같은 터보기계라고 해도 역할과 설계 기준이 상당히 다르죠.
팬은 전기 모터와 연결된 회전 날개(impeller)를 통해 공기를 가속시키고, 이 가속된 공기를 공간 내로 밀어 넣거나 추출해냅니다. 예를 들어, 우리가 여름에 사용하는 선풍기도 팬의 일종인데요, 날개가 회전하면서 공기를 앞으로 밀어내서 시원함을 느끼게 하죠. 하지만 팬이 하는 일은 단지 바람을 일으키는 데 그치지 않습니다.
대형 빌딩의 환기 시스템, 발전소의 보일러 연소 보조 시스템, 서버룸의 열 배출 시스템, 또는 항공기 엔진 내부의 공기 흐름 제어까지—이 모든 곳에서 팬은 공기의 흐름을 조절하는 주요한 역할을 맡고 있습니다.
한편, 팬은 우리가 설계할 때 그 성능을 수치적으로 정의할 수 있어야 합니다. 예컨대, “얼마만큼의 공기를 이동시키는가?”라는 질문에는 유량(체적 유량, Q)이라는 개념이, “그 흐름에 얼마나 저항을 이겨내는가?”라는 질문에는 압력 상승(Δp)이 대응됩니다. 또, 팬을 돌리기 위해 필요한 동력(Power)과, 그 동력을 얼마나 효율적으로 사용하는지(효율 η)도 기본적으로 정의되어야 하죠.
이처럼 팬은 단순한 기계 장치를 넘어서, 공학적 설계와 해석을 위한 정량적 정의와 모델링이 가능한 시스템입니다.
그래서 이 강의의 첫 시작은 팬의 이런 ‘진짜 얼굴’을 파악하는 데 있습니다. 우리가 다루는 팬은 단지 부는 바람이 아니라, 공기역학과 소음 공학, 기계 설계, CFD 해석이 모두 결합된 종합적인 기술의 총합이란 걸 잊지 않으셨으면 합니다.
3. 팬과 터빈의 차이
자, 이제 팬에 대한 기본 개념을 이해했으니, 종종 헷갈리는 다른 장치인 ‘터빈(turbine)’과 팬이 어떻게 다른지도 확실히 짚고 넘어가야겠죠.
표면적으로는 둘 다 ‘날개(blade)’가 있고, ‘공기나 기체를 회전시키는 장치’처럼 보입니다. 실제로 외형만 보면 비슷하게 생긴 경우도 많습니다. 하지만 에너지의 방향, 목적, 구조는 근본적으로 다릅니다.
팬(Fan)은 에너지를 “주는” 기계입니다.
팬은 기계적인 에너지(전기모터 등)를 받아, 그것을 기체(공기)에 전달합니다.
즉, 팬은 공기를 움직이게 만드는 기계입니다. 전기로 날개를 돌려 공기를 밀어내거나 빨아들이죠.
반면에 터빈(Turbine)은 에너지를 “받는” 기계입니다.
터빈은 반대입니다. 공기나 증기, 물 같은 유체가 가진 운동 에너지 또는 압력 에너지를 받아서, 그것을 회전 운동 에너지로 바꿉니다.
즉, 터빈은 공기로부터 에너지를 얻는 기계입니다.
대표적으로 수력 발전소나 제트 엔진에서 유체가 터빈 날개를 때리며 회전시키고, 그 회전을 전기나 추진력으로 바꾸죠.
이 차이는 마치 우리가 자전거를 “페달로 굴리는 것”(팬)과, 내리막에서 자전거가 “저절로 굴러가는 것”(터빈)처럼, 에너지가 어디서 어디로 흐르느냐에 따라 달라집니다.
팬 vs 터빈: 핵심 비교표
| 항목 | 팬 (Fan) | 터빈 (Turbine) |
| 에너지 방향 | 기계 → 유체 | 유체 → 기계 |
| 역할 | 공기 또는 기체를 이동시킴 | 공기, 증기, 물 등의 유체로부터 동력 생성 |
| 압력비 | 보통 1.0 ~ 1.1 | 대개 1.5 이상 |
| 응용 예시 | 환기팬, 공기청정기, 노트북 냉각팬 | 수력 발전기, 제트엔진, 풍력 터빈 |
| 주로 사용하는 에너지 | 전기에 의한 회전 | 유체의 운동 또는 압력 에너지 |
관련 자료 예시: 실제 비교 영상
NASA: How Jet Engines Work (팬과 터빈의 차이 포함)
How Does a Turbofan Engine Work?
위 영상에서는 항공기 엔진에서 팬(전면에서 공기를 흡입하여 가속시킴)과 터빈(배기 가스를 받아 회전력을 생성함)이 한 엔진 내부에서 어떻게 함께 작동하는지도 보여줍니다. 둘은 역할은 다르지만 전체 시스템에 함께 존재할 수 있습니다.
제트엔진의 발전과 팬의 도입에 대한 역사적 사례를 살펴보면 제2차 세계대전 이후, 전투기와 여객기의 성능 향상을 위해 제트엔진 기술이 급속히 발전했는데요. 이때 도입된 개념 중 하나가 바로 터보팬(turbofan) 구조입니다. 이 구조는 터빈이 회전하면서 그 동력으로 전방의 팬을 돌려 공기를 더 많이 흡입하고 추진력을 늘리는 방식입니다. 즉, 팬과 터빈이 협력하는 구조죠. 이러한 구조는 팬의 중요성을 부각시키고, 그 설계에 있어 효율, 소음, 회전속도 등을 정밀하게 고려하게 되는 전환점을 마련했습니다.
요약 정리를 하자면,
- 팬은 기계가 유체를 움직이게 하는 장치입니다. (전기로 바람을 불게 하는)
- 터빈은 유체가 기계를 움직이게 하는 장치입니다. (바람이나 물이 날개를 돌리는)
- 압력 상승의 크기로도 구분할 수 있습니다. 팬은 낮은 압력 상승(1.11 이하), 터빈은 높은 압력 변화에 반응합니다.
- 하나의 시스템 안에서도 팬과 터빈이 함께 쓰일 수 있으며, 각자의 역할이 명확히 구분됩니다
팬은 송풍과 환기, 공조 시스템, 전자 장비 냉각, 건물의 공기 순환, 차량 내 공조 등에 다양하게 적용되며, 저비용으로 안정적인 유량을 제공합니다.
팬, 송풍기, 압축기의 차이도 함께 짚어보기
우리가 지금까지 배운 팬(Fan)은 낮은 압력 상승을 이용해 많은 공기를 부드럽게 이동시키는 장치였죠.
그런데 산업 현장이나 일상생활에서는 팬 말고도 송풍기(Blower), 압축기(Compressor) 같은 비슷한 장치들이 종종 등장합니다. 이 장치들도 모두 공기나 기체를 다루기 때문에 얼핏 보기에는 구분이 어려울 수 있어요. 하지만 이 세 장치는 ‘얼마나 압력을 가하느냐’, 그리고 ‘기체의 밀도 변화가 발생하느냐’에 따라 분명하게 구분됩니다. 이제부터 하나하나 천천히 살펴봅니다.
팬은 ‘많은 공기를 가볍게 이동시키는’ 장치
압력비가 보통 1.1 이하이며, 공기 밀도 변화는 거의 없습니다. 팬은 공조 시스템, 전자기기, 터널 환기처럼 넓은 공간에서 공기를 빠르게 이동시켜야 할 때 사용됩니다.
송풍기는 ‘조금 더 강하게 밀어내는’ 장치
압력비가 1.1~1.4 사이로, 필터나 덕트를 통과할 수 있을 만큼 약간 높은 압력을 냅니다. 연소 보조 공기 공급, 산업용 드라이어, 진공청소기 등에서 사용됩니다.
압축기는 ‘공기를 눌러 담고 에너지를 저장하는’ 장치
압력비가 보통 2 이상이며, 기체의 밀도가 크게 변합니다. 에어컨, 냉장고, 공기 저장 시스템, 공압 장비 등 고압이 필요한 곳에 사용됩니다.
| 항목 | 팬 (Fan) | 송풍기 (Blower) | 압축기 (Compressor) |
| 압력비 | ≤ 1.1 | 1.1 ~ 1.4 | ≥ 2.0 |
| 밀도 변화 | 무시 가능 | 약간 있음 | 뚜렷함 |
| 주요 용도 | 공조, 환기, 냉각 | 연소 보조, 흡배기 | 냉동기, 공압, 저장 |
| 유체 속도 | 낮음~중간 | 중간 | 높음 |
이렇게 보면, 팬, 송풍기, 압축기는 단지 ‘공기를 움직이는 힘의 세기’만 다른 게 아니라, 설계 원리, 물리 모델, 적용 분야까지 모두 달라지는 장치라는 걸 아실 수 있을 거예요.
4. 팬의 분류 체계
자, 이제 우리는 팬이 무엇인지, 터빈과 어떻게 다른지에 대해서 기본 개념을 잘 익혔습니다. 하지만 진짜 재미있는 부분은 지금부터입니다. ‘팬’이라고 다 같은 팬이 아니라는 점, 여러분도 일상에서 어렴풋이 느껴보셨을 거예요. 노트북 안에서 조용히 돌고 있는 팬, 공장 천장에서 윙윙대며 돌고 있는 대형 팬, 자동차 에어컨에서 나오는 시원한 바람—이 모든 팬들이 실제로는 전혀 다른 방식으로 공기를 움직이고, 그에 따라 구조와 성능도 전혀 다르다는 점, 알고 계셨나요?
이 단원에서는 팬이 어떻게 분류되는지, 즉 어떤 기준으로 팬을 나눌 수 있는지를 하나하나 천천히 짚어보겠습니다. 말 그대로 ‘바람을 만드는 장치’이지만, 그 바람이 어디서 와서 어디로 가는지, 또 어떤 힘으로 만들어지는지에 따라 팬은 정말 다양하게 나뉩니다. 이제부터 여러분이 보는 모든 팬들이 다르게 보이기 시작할지도 모릅니다. 😊
공기의 유동 방향에 따른 분류
가장 기본적인 분류 기준은 바로 공기가 어떻게 흐르느냐, 즉 유동 방향(flow direction)에 따른 분류입니다. 공기의 흐름은 팬을 통과하면서 세 가지 방향 중 하나로 움직일 수 있어요: 축 방향(axial), 방사 방향(radial), 그리고 그 사이 어딘가(혼합형). 이 흐름 방향에 따라 팬은 크게 세 가지로 나뉩니다.
- 축류 팬 (Axial Fan)
축류 팬은 이름 그대로 공기가 팬의 회전축을 따라, 직선으로 쭉 통과하는 구조입니다. 마치 지하철 터널을 곧장 지나가는 열차처럼, 공기가 직진하는 거죠. 선풍기, 노트북 쿨링팬, 지하철 환기팬 등 우리가 가장 흔하게 접하는 팬이 바로 이 축류 팬입니다.
축류 팬은 많은 공기를 빠르게 이동시킬 수 있지만, 압력을 많이 가하지는 못합니다. 다시 말해, 공기 저항이 낮은 곳에 적합한 팬이에요. 그래서 넓은 공간에 바람을 보내야 하는 곳, 예컨대 대형 건물의 환기 시스템이나 서버룸에서 주로 사용됩니다.
실제로 도쿄 지하철은 2017년 여름, 무더위로 터널 내 온도가 급격히 상승하자 기존 축류 팬을 고성능 팬으로 전면 교체한 사례가 있습니다. 이전에는 터널의 열을 충분히 배출하지 못해 열차가 지연되는 일이 잦았고, 이후 팬 성능을 강화한 뒤로는 그런 문제가 거의 사라졌다고 하죠.
- 원심 팬 (Centrifugal Fan)
원심 팬은 조금 더 복잡한 구조를 가지고 있습니다. 공기가 팬의 중심으로 들어왔다가, 블레이드의 회전에 의해 **바깥쪽(방사 방향)**으로 휘어서 빠져나가요. 마치 세탁기 탈수통 안의 물방울이 밖으로 튀어나가듯, 회전력을 이용해 공기를 밖으로 밀어내는 방식입니다.
이 방식의 장점은 압력을 크게 올릴 수 있다는 것! 그래서 먼지가 많은 환경이나 고정압이 필요한 공정에 사용됩니다. 대표적인 예가 공장용 집진기, 산업용 블로어, 또는 진공청소기 내부의 송풍 시스템입니다. 여러분이 사용하는 진공청소기 안에서도, 이 원심 팬이 쉴 새 없이 먼지를 빨아들이고 있다는 사실, 새삼 놀랍지 않나요?
- 혼합류 팬 (Mixed-flow Fan)
축류 팬과 원심 팬의 중간 어디쯤 위치한 것이 바로 혼합류 팬입니다. 공기가 축 방향과 방사 방향으로 동시에, 비스듬하게 흐르는 구조입니다. 이 팬은 축류 팬보다 압력이 높고, 원심 팬보다 유량이 많아서 ‘균형 잡힌 성능’을 필요로 하는 곳에 많이 사용됩니다. 예를 들어 자동차의 에어컨 시스템, 고성능 노트북 내부 냉각 시스템 등이 이에 해당합니다.
혼합류 팬은 설계가 조금 더 복잡하고, 가격도 다소 높지만, 좁은 공간에서도 유연하게 사용할 수 있다는 장점이 있어요.
팬이 설치되는 방식에 따른 분류
팬을 어떻게 설치하느냐도 아주 중요한 분류 기준이 됩니다. 팬이 덕트(관) 안에 설치되어 있는지, 아니면 공개된 공간에 설치되어 있는지에 따라 공기 흐름이 완전히 달라지거든요.
- 덕트형 팬 (Ducted Fan)
덕트형 팬은 팬 앞뒤가 관으로 연결된 구조입니다. 이 덕분에 공기가 일정한 방향으로 통제되며 흐를 수 있어서 효율적인 송풍과 흡입이 가능해요. 대표적인 예로는 빌딩 공조 시스템, 항공기 엔진의 터보팬, 심지어 F-35 전투기의 수직 이착륙 시스템까지 있습니다.
덕트형 팬은 유량을 정밀하게 제어해야 하는 시스템에서 특히 빛을 발합니다. 물론 설치가 까다롭고 공간을 차지하는 단점은 있지만요.
- 비덕트형 팬 (Free-running Fan)
반면 비덕트형 팬은 말 그대로 그냥 열린 공간에 놓여 있는 팬이에요. 여러분이 지금 책상 위에 올려놓은 USB 선풍기, 또는 공기청정기 안에서 조용히 돌아가는 팬이 바로 여기에 해당하죠.
이 구조는 간단하고 설치가 쉽다는 장점이 있지만, 공기의 흐름을 정밀하게 제어하기는 어렵습니다. 하지만 좁은 공간에서 공기를 적절히 순환시키고자 할 때는 이만한 팬도 없습니다.
그 외의 특수 목적에 따른 분류
마지막으로, 팬의 사용 목적이 조금 더 고도화되거나 특별할 경우에는 설계 자체가 달라진 팬들도 있습니다. 예를 들어…
- 팬 월(Fan Wall) 또는 팬 어레이(Fan Array): 여러 개의 소형 팬을 격자로 배열해서 하나의 고성능 팬처럼 동작하게 만드는 구조입니다. 데이터센터나 클린룸처럼 정밀 제어가 필요한 곳에 사용돼요.
- 유도 팬(제트 팬)(Jet Fan): 터널이나 지하주차장에서 쓰이는 팬입니다. 직접적으로 바람을 불어넣는 게 아니라, 주변 공기의 유동을 간접적으로 유도해서 환기를 유도하죠.
- 내장형 팬 (Compact Integrated Fan): 노트북, 프로젝터, 자동차 대시보드 내부처럼 공간이 극도로 제한된 곳에서 쓰이는 팬입니다. 팬과 하우징, 모터가 모두 하나로 붙어 있는 구조죠.
영상과 시각 자료로 더 이해해보기
- FläktGroup: JTv Slim Line Jet Fan from FläktGroup 설명
- F-35 수직 이착륙 시스템 내 덕트형 팬 구조
이 영상들을 보시면서 실제 팬이 어떻게 생겼고, 어떤 구조로 작동하는지를 눈으로 익혀보세요. 이론과 현실이 만나는 순간, 이해가 더 깊어질 겁니다.
이제 여러분은 팬이 단순한 바람 발생 장치가 아니라, 유체역학적으로 정밀하게 설계된 공기 흐름 제어 장치라는 사실을 알게 되셨을 거예요. 다음 시간에는 이렇게 다양한 팬들이 실제로 얼마나 많은 공기를 움직이는지, 또 얼마나 효율적으로 작동하는지를 평가하기 위한 성능 지표들에 대해 알아보겠습니다!
5. 팬 시스템의 주요 성능 지표 예고
자, 이제 우리는 팬의 기본 개념과 구조, 그리고 어떤 방식으로 분류되는지를 충분히 이해했습니다. 그럼 다음 질문이 자연스럽게 떠오르겠죠. “그래서, 팬이 잘 작동하고 있는지 어떻게 알 수 있나요?” 또는 “서로 다른 팬을 비교할 때 어떤 기준으로 성능을 판단해야 하죠?”
이제부터 여러분은 팬을 하나의 ‘기계 시스템’으로 보고, 그 성능을 수치적으로 평가하는 데 필요한 기초 개념을 다루게 됩니다. 팬은 단순히 ‘잘 돌아간다’, ‘소리가 적다’는 식의 주관적 기준으로 판단할 수 없습니다. 정확한 수치와 공식, 그리고 그래프와 해석이 필요한 세계입니다. 팬의 세계에서도 숫자와 데이터가 말해주는 진실이 있거든요.
이 단원은 앞으로 본격적으로 다루게 될 팬의 성능 해석을 위한 준비운동입니다. 마치 마라톤을 시작하기 전 워밍업을 하듯, 팬을 이해하기 위한 필수 개념을 먼저 정리해두는 것이죠. 너무 어렵게 생각하지 마세요. 지금은 단지 ‘어떤 지표들이 있고, 왜 그것들이 중요한가’를 큰 그림 차원에서 이해하는 게 목적입니다.
유량(Volumetric Flow Rate, Q)
먼저 가장 직관적인 개념, 바로 유량입니다. 팬은 결국 공기를 ‘이동’시키는 장치죠. 그렇다면 ‘얼마나 많은 공기를 얼마만큼의 시간 동안 이동시키는가?’가 성능의 핵심이 됩니다. 이것이 바로 유량, 즉 체적 유량(Volume Flow Rate)입니다.
단위는 보통 m³/s (입방미터/초) 또는 산업 현장에서는 CMH (Cubic Meter per Hour), 때로는 CFM(Cubic Feet per Minute) 같은 단위도 사용합니다. 유량이 크다는 건 곧 ‘많은 공기를 처리할 수 있다’는 의미이며, 대형 공간을 빠르게 환기해야 하는 경우에 매우 중요한 지표가 됩니다.
실생활 사례: 쇼핑몰처럼 많은 사람이 모이는 대형 공간에서는 초당 수천 입방미터 이상의 공기 순환이 필요합니다. 이런 경우에는 유량 성능이 떨어지는 팬은 아무리 고급이라 해도 실질적 성능을 발휘할 수 없겠죠.
압력 상승 (Pressure Rise, Δp)
유량만큼 중요한 게 바로 압력 상승입니다. 공기를 많이 보내는 것도 중요하지만, **공기 저항이 큰 구조물(긴 덕트, 복잡한 배관)**을 뚫고 지나가야 한다면, 충분한 압력이 있어야 합니다.
팬이 공기 흐름에 부여하는 압력 상승은 보통 Pa(파스칼) 단위로 표시되고, ‘정압(static pressure)’ 또는 ‘전압(total pressure)’의 개념으로 나뉩니다. 초보자에게는 다소 낯선 용어지만, 쉽게 말해 팬이 공기 흐름에 얼마나 ‘힘’을 실어줄 수 있는지를 나타냅니다.
비유로 이해해 보기: 압력 상승은 마치 소방호스의 ‘세기’ 같은 것입니다. 물을 많이 흘려보내는 것도 중요하지만, 고압이 아니면 높은 곳으로 물을 못 뿌리겠죠? 팬도 마찬가지입니다. 유량과 압력은 서로 보완적으로 작용해야 좋은 성능을 냅니다.
참고 영상: HVAC Duct Pressure vs Flow: 팬의 압력과 유량 관계 이해
축동력 (Shaft Power, P)
팬을 돌리기 위해서는 에너지가 들어가야 합니다. 이 에너지는 대부분 전기 모터를 통해 공급되고, 이는 팬의 축동력(Shaft Power)으로 전달됩니다.
축동력은 팬이 공기를 밀어내는 데 사용하는 실제 기계적 에너지입니다. 단위는 보통 W(와트) 또는 kW(킬로와트)이며, 팬이 더 많은 유량을 더 높은 압력으로 보내려면 당연히 더 많은 에너지가 필요하겠죠.
여기서 중요한 점은, 더 많은 에너지를 투입했다고 해서 반드시 ‘좋은 팬’이 되는 건 아니라는 겁니다. 그래서 효율이라는 개념이 등장합니다.
팬 효율 (Fan Efficiency, η)
팬 효율은 팬의 성능을 대표하는 지표입니다. 쉽게 말해, ‘들인 에너지 대비 실제로 유용하게 쓰인 에너지의 비율’을 말합니다.
공학적으로는: η = (공기 흐름에 전달된 유효 동력) / (축동력)
이 효율은 보통 퍼센트(%)로 표현되며, 팬의 설계와 운영에서 매우 중요한 기준입니다. 예를 들어, 같은 유량과 압력을 내는 두 개의 팬이 있을 때, 더 적은 에너지로 작동하는 팬이 당연히 더 우수한 설계겠죠.
현장 사례: 최근 많은 산업 현장에서는 ‘에너지 고효율 팬’을 도입하고 있는데요. 이는 단순히 전기료를 줄이는 차원을 넘어, 탄소 배출 절감과도 직결되어 있습니다. 2023년 유럽연합은 산업 팬에도 에너지 등급 라벨을 적용하여, 효율 등급이 낮은 팬의 유통을 제한하는 정책을 도입했습니다.
종합적으로 이해하기: 유량-압력 곡선
이제 곧 다루게 될 개념이지만, 팬의 성능을 가장 잘 보여주는 시각적 도구가 바로 유량–압력 곡선(Q–Δp 곡선)입니다. 이 곡선은 한 팬이 유량에 따라 얼마나 압력을 낼 수 있는지를 나타내는 그래프인데요, 이 곡선 위에 시스템 커브(저항 특성 곡선)를 함께 그리면 팬이 실제로 어디서 작동하게 되는지, 즉 작동점(Operating Point)도 함께 알 수 있습니다.
이것이 바로 팬 설계자와 엔지니어가 보는 ‘팬의 진짜 얼굴’입니다. 우리는 앞으로 이 곡선들을 분석하며 성능 최적화, 팬 선택, 효율 개선 등 다양한 의사결정을 하게 될 것입니다.
오늘의 마무리
지금까지 배운 개념들은 이후 다룰 수식 해석과 팬 곡선 분석의 뼈대가 됩니다. 이 단계에서 여러분이 꼭 기억하셔야 할 것은 다음과 같습니다:
- 팬은 유량과 압력이라는 두 축을 동시에 고려해야 합니다.
- 이 모든 성능은 축동력과 효율이라는 ‘에너지 기준’에서 평가되어야 합니다.
- 앞으로 우리는 이 개념들을 바탕으로 팬을 해석하고 설계하고 비교하게 될 것입니다.
다음 주차부터는 드디어 수식과 그래프를 활용하여 팬 성능 곡선을 그리는 법을 배웁니다. 어렵다고 느껴지더라도, 오늘 배운 이 기초 개념만 잘 이해하고 계신다면 충분히 따라오실 수 있어요. 함께 한 걸음씩 나아가 봅시다!
6. Cordier 다이어그램 소개
자, 여러분. 지금까지 팬의 기본 성능 지표들—유량, 압력, 효율, 축동력—에 대해 차근차근 배워왔습니다. 그럼 이제 자연스럽게 이런 질문이 들 수 있겠죠:
“다양한 팬들이 있는데, 성능적으로 어떤 팬이 더 ‘좋은 팬’인가요?”
이 질문에 대한 해답을 주는 도구가 바로 오늘의 주인공, Cordier 다이어그램(Cordier Diagram)입니다. 이름이 조금 어렵게 느껴질 수도 있지만, 실제로는 팬 종류와 성능의 상관관계를 한눈에 보여주는 시각적 지도라고 생각하면 됩니다. 길을 잃었을 때 지도를 보듯, 팬 설계자들은 Cordier 다이어그램을 보며 ‘이 조건에서는 어떤 팬이 가장 적합할까?’를 판단합니다.
Cordier Diagram은 다양한 팬 설계가 유량, 압력, 회전속도 등의 변수 조합에서 어떻게 성능을 나타내는지를 보여주는 경험적 설계 도구입니다. 팬의 설계 지점을 이 다이어그램 위에서 시각화하면, 주어진 조건에서 어떤 형식의 팬이 적합한지 직관적으로 파악할 수 있습니다.
Cordier 다이어그램이란 무엇인가요?
Cordier 다이어그램은 1950년대 독일의 공학자 Heinz Cordier가 여러 종류의 팬(축류, 원심, 혼합류 등)에 대해 비차원 성능 지표를 모아서 만든 그래프입니다. 그는 실험과 산업 데이터를 바탕으로, 팬이 주어졌을 때 그 팬의 비속도(Specific Speed)와 비직경(Specific Diameter) 사이의 관계를 나타낸 다이어그램을 만들었죠.
이 다이어그램은 팬 종류와 성능의 조합을 하나의 곡선 위에 올려 놓음으로써, 어떤 팬 형식이 어떤 조건에서 가장 효율적인지를 직관적으로 보여줍니다.

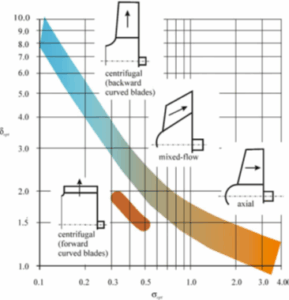

Fig. 1.5 Systematics of fan types (impellers) in the Cordier-diagram, according to Cordier [7–10]
낯선 개념: 비속도와 비직경이란?
Cordier 다이어그램을 이해하려면 먼저 두 가지 낯선 용어를 알아야 합니다:
① 비속도 (Specific Speed, Ns)
비속도는 말 그대로 “속도의 성격을 나타내는 값”입니다. 팬이 어떤 회전 속도로 어느 정도의 유량을 처리하는지를 비차원화한 값이에요. 단순히 회전수만 보는 것이 아니라, 유량과 압력을 모두 고려해서 계산됩니다.
Ns = n·Q^0.5 / (Δp)^0.75
여기서:
- n: 회전수 (rpm)
- Q: 유량 (m³/s)
- Δp: 압력 상승 (Pa)
비속도가 낮으면 고압 소형 팬, 비속도가 높으면 대용량 고속 팬에 가깝습니다.
② 비직경 (Specific Diameter, Ds)
비직경은 팬의 크기와 성능의 비례 관계를 나타냅니다. 팬의 직경이 너무 크거나 작지 않고, 설계 성능과 균형이 맞는지를 알려주는 값이에요.
Ds = D·(Δp)^0.25 / Q^0.5
여기서:
- D: 팬 직경 (m)
이 값을 통해 팬이 ‘너무 크지 않으면서 효율적인가?’를 판단할 수 있어요.
Cordier 다이어그램의 형태
이제 실제 다이어그램을 머릿속에 그려보죠. Cordier 다이어그램은 X축에 비속도(Ns), Y축에 비직경(Ds)을 두고, 다양한 팬 형식들이 어떤 영역에 위치하는지를 표시합니다.
가장 중앙에 있는 ‘완만한 곡선’이 Cordier 곡선이며, 그 위에 다음과 같은 팬들이 분포합니다:
- 축류 팬: Ns가 높고 Ds가 낮은 오른쪽 상단에 위치 → 고속, 고유량 팬
- 원심 팬 (후향): 중앙 하단 → 고효율, 중간 속도 팬
- 원심 팬 (전향): 좌측 상단 → 저속, 고압 팬
- 혼합류 팬: 중앙 오른쪽 영역
일반적으로 Cordier 곡선에 가까운 설계일수록 효율이 높다고 알려져 있습니다.
실용적 의미: 왜 중요한가요?
Cordier 다이어그램의 가장 큰 장점은 팬의 성능 데이터를 설계 전에 예측하고, 팬 타입을 선택할 수 있게 해준다는 것입니다. 특히 다음과 같은 상황에서 매우 유용합니다:
- 팬을 선택할 때: 주어진 유량, 압력 조건에 맞는 팬 형식 고르기
- 팬을 설계할 때: 원하는 성능을 내기 위한 직경, 회전수, 블레이드 형태 결정
- 팬을 비교할 때: A 팬과 B 팬 중 어느 쪽이 더 효율적인지 판단
실제 사례: 2010년, 미국의 한 데이터센터에서는 고성능 팬 교체 프로젝트에서 Cordier 다이어그램 분석을 바탕으로, 기존 원심 팬 대신 고효율 축류 팬 어레이를 도입했습니다. 이 결과 연간 전력 비용이 18% 감소하고, 팬 유지관리 비용도 절반 이하로 줄었다는 보고가 있습니다.
시각 자료 설명
Cordier 다이어그램은 한 장의 이미지로 수십 종의 팬 설계 방향을 요약해주기 때문에, 아래와 같은 이미지 자료로 꼭 시각화해서 확인해보는 것이 좋습니다.
Fig. 1.5 Systematics of fan types (impellers) in the Cordier-diagram, according to Cordier [7–10]

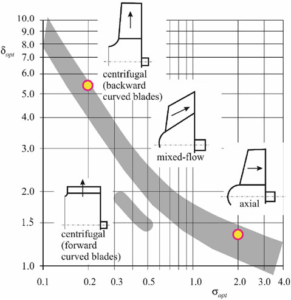

Fig. 11.3 The two types of fans in the Cordier-diagram
여기서 보이는 곡선 위의 각 점들이 실제 팬의 유형이며, 자신의 설계 또는 분석 대상이 이 곡선 어디쯤에 위치하는지를 파악함으로써 ‘설계가 괜찮은지’를 미리 점검할 수 있습니다.
Cordier 다이어그램은 팬 세계의 ‘지도’와도 같습니다. 여러분이 팬을 설계하거나, 이미 만들어진 팬을 평가할 때, 이 지도 위에서 ‘나는 어디에 있는가’를 체크하는 습관을 기르세요. 그래야 불필요한 손실을 줄이고, 효율을 높이며, 더욱 정교한 설계가 가능해집니다.
다음 주부터는 이 다이어그램이 실제로 어떻게 쓰이는지, 팬의 성능 곡선과 어떻게 연결되는지를 수식과 함께 구체적으로 분석하게 됩니다. Cordier 다이어그램은 이 모든 분석의 출발점이 되어줄 것입니다!
7. 실무 적용 사례 소개
지금까지 우리는 팬이란 어떤 장치인지, 어떻게 분류되는지, 성능을 평가하는 기준은 무엇인지, 그리고 어떤 기준으로 팬을 비교하고 선택하는지에 대해 배웠습니다. 그럼 이제 마지막으로 한 가지 질문을 던져볼게요:
“이 모든 개념들이 실제 산업 현장에서는 어떻게 사용되고 있을까요?”
실제로 팬은 우리가 상상하는 것보다 훨씬 더 많은 곳에서 쓰이고 있습니다. 그리고 그 활용 방식도 분야에 따라 매우 다양합니다. 이번 항목에서는 팬이 실제 어떤 분야에서, 어떤 방식으로 사용되는지를 대표적인 세 가지 분야를 중심으로 살펴보겠습니다.
1) 건물 환기 및 공조 시스템
여러분이 매일 이용하는 지하철, 백화점, 도서관 같은 건물에서는 수많은 팬이 24시간 쉼 없이 작동하고 있습니다. 이 팬들은 단순히 바람을 보내는 것이 아니라, 온도 조절, 습도 유지, CO₂ 농도 제어까지 담당하고 있어요. 이를 총칭해서 HVAC 시스템(Heating, Ventilation, and Air Conditioning)이라고 합니다.
예를 들어, 대형 쇼핑몰은 방문객이 많을 때 내부 온도가 상승하므로 이를 빠르게 환기해야 하며, 이때 팬은 고유량, 중간 압력의 축류 팬이나 혼합류 팬이 주로 사용됩니다. 또 환기 덕트가 길거나 복잡한 구조라면 원심 팬이 더 적합할 수도 있습니다.
서울의 롯데월드몰은 지하부터 꼭대기까지 수직 환기 덕트를 갖추고 있으며, 이를 통해 하루 수십만 입방미터의 공기를 이동시키기 위해 고효율 축류 팬을 다단으로 운영하고 있습니다.
2) 산업 공정과 오염 제어
공장에서 팬은 단순한 ‘바람 장치’가 아닙니다. 공장 내에서는 팬이 분진 제거, 유독가스 추출, 연소용 공기 공급 등 다양한 환경 제어 기능을 수행합니다.
예를 들어 제철소에서는 고온의 배기가스를 빠르게 외부로 배출해야 하며, 이때는 고압형 원심 팬이 필요합니다. 또 반도체 클린룸에서는 공기 중 먼지 하나도 허용되지 않기 때문에, 팬 어레이와 HEPA 필터가 결합된 초정밀 팬 시스템이 요구됩니다.
📺 참고: 📹 반도체 클린룸 환기 시스템 소개
3) 전자기기 및 열 제어 시스템
여러분의 노트북, 데스크탑, 심지어 스마트폰에도 팬이 들어 있는 경우가 많습니다. 이 팬들은 주로 ‘열을 빼내기’ 위해 사용되는데요, CPU나 GPU가 작동하면서 발생하는 열을 방열판과 팬이 함께 식혀주는 방식입니다.
하지만 요즘은 팬의 크기를 키우기 어렵기 때문에, 소음이 적고 성능이 높은 내장형 혼합류 팬이나 BEM 기반 저소음 축류 팬이 트렌드입니다. Apple의 맥북 프로(M1 시리즈 이후)는 저속 고효율 축류 팬을 채택하여 성능과 정숙성을 동시에 만족시키는 데 성공했죠.
📰 2021년 Bloomberg 기사에 따르면, 팬 구조 개선만으로 노트북에서 발생하는 소음이 최대 40%까지 감소한 사례도 소개되었습니다.
이렇게 팬은 다양한 산업과 일상생활에서 없어서는 안 될 필수 장치입니다. 우리는 앞으로 이 팬들을 더 조용하게, 더 효율적으로, 더 똑똑하게 만들기 위해 계속해서 공력 성능과 소음을 연구해야 할 것입니다. 그리고 지금 우리가 배우는 이 이론들이, 그 실천의 출발점이 될 거예요!
8. 요약 정리
여러분, 여기까지 따라오시느라 정말 수고 많으셨습니다. 팬이라는 주제를 단순히 ‘바람을 만드는 장치’로만 보는 게 아니라, 그 속에 담긴 물리적 원리, 설계 기준, 성능 지표까지 차근차근 살펴보았는데요, 이제 여러분은 팬을 훨씬 더 공학적이고 입체적으로 바라볼 수 있게 되었을 겁니다.
이번 1주차 강의에서는 특히 ‘팬이란 무엇인가’라는 질문에 대한 여러 층위의 답을 함께 찾는 데 집중했어요. 그럼 마지막으로 오늘 배운 내용을 정리해보고, 짧은 생각거리(연습문제)도 함께 던져드릴게요. 😊
오늘 배운 핵심 요점
- 팬은 단순한 회전 기계가 아니라, 저압 기체 유동을 유도하는 터보기계입니다.
- 팬과 터빈은 에너지 흐름의 방향이 정반대입니다: 팬은 ‘기계 → 유체’, 터빈은 ‘유체 → 기계’.
- 팬은 유동 방향(축류/원심/혼합류), 구조(덕트형/비덕트형), 목적에 따라 분류됩니다.
- 팬의 성능은 유량(Q), 압력(Δp), 축동력(P), 효율(η) 같은 지표로 정량화할 수 있습니다.
- Cordier 다이어그램은 팬 종류별 효율과 비속도/비직경의 관계를 한눈에 보여주는 중요한 설계 도구입니다.
- 팬은 건물 공조, 산업 공정, 전자기기 냉각 등 다양한 분야에서 맞춤형으로 활용되고 있습니다.
9. 자습 과제
(1) 팬과 압축기의 차이를 정리하시오. 어떤 공학적 수치로 구분 가능한가?
(2) Axial, Centrifugal, Mixed-flow 팬 각각의 장단점을 표로 정리하시오.
(3) 다음 사용 예에서 적합한 팬 종류를 골라보시오.
(a) 공장용 미세먼지 제거기
(b) 빌딩 전체 환기 시스템
(c) 전자기기 냉각팬
(4) 우리가 흔히 사용하는 ‘선풍기’는 어떤 팬에 속할까요? 그 이유를 유동 방향, 구조, 설치 방식의 관점에서 설명해보세요.
(5) 지하철 터널 환기 시스템에 ‘축류 팬’ 대신 ‘원심 팬’을 사용한다면 어떤 문제가 발생할 수 있을까요?
(6) 아래 조건에 가장 적합한 팬 형식을 Cordier 다이어그램을 참고해 제안해보세요:
유량: 5 m³/s, 압력상승: 250 Pa, 소음 민감도 높음, 설치공간 제한 있음
- 에너지 위기 시대에 ‘팬 효율 향상’이 왜 중요한지, 건물/공장/국가 차원에서 각각 서술해보세요.
다음 시간부터는 드디어 팬 성능을 수식과 곡선으로 분석하게 됩니다. 팬 성능 매개변수의 정의와 상호 관계에 대해 수식 기반으로 자세히 살펴봅니다.
특히 압력곡선, 시스템 커브, 작동점 개념을 학습하게 됩니다.
혹시 수식이 낯설더라도 너무 겁먹지 마세요. 우리가 오늘 다진 개념들이 훌륭한 기초가 되어줄 겁니다!
