유동 제어란 유체의 유동을 인위적으로 조절하거나 유도하여 원하는 방식으로 흐르게 만드는 기술이다. 이는 공기, 물, 기체와 같은 다양한 유체의 유동에서 나타나는 복잡한 현상들―예를 들어 경계층의 형성, 박리, 와류, 압력 변화―을 제어하여, 시스템 전체의 성능을 향상시키거나 에너지 손실을 줄이며 소음을 저감하는 데 목적이 있다.
현대 공학에서 유동 제어는 항공기, 자동차, 터빈, 열교환기, 축류 팬과 같은 다양한 기계나 장비에 적용된다. 예를 들어 항공기의 날개 주변에서 발생하는 경계층 박리를 억제함으로써 항력을 줄이고, 팬 블레이드에서 발생하는 소음을 저감하거나 열교환기에서 냉각 성능을 극대화하는 등 매우 실용적인 역할을 수행한다.
유동 제어는 크게 두 가지 방식으로 구분된다. 첫째는 ‘수동 유동 제어’로, 외부 에너지 없이 기계적·구조적으로 유체의 유동을 유도하는 방식이다. 대표적인 예로는 팬 블레이드에 톱니형 끝단을 도입해 소음을 분산시키거나, 곡면 설계를 통해 유체를 벽면에 부착시키는 Coandă 효과를 활용하는 방법이 있다. 둘째는 ‘능동 유동 제어’로, 센서, 액추에이터, 전자기장, 진동판 등 외부 에너지를 이용하여 실시간으로 유동을 조절하는 기술이다. 플라즈마 액추에이터를 활용한 전기적 유동 제어나 압축공기 분사 등을 통해 더욱 정밀한 제어가 가능하다.
이러한 유동 제어 기술은 CFD(전산 유체 역학) 해석이나 PIV(입자 영상 유속계) 등의 실험 기법을 통해 설계 및 최적화된다. CFD는 유체의 유동을 수치적으로 예측하고, 다양한 제어 전략의 효과를 시뮬레이션할 수 있는 도구로 널리 활용된다. 실험적으로는 유동장 내 입자의 움직임을 추적하여 실제 유동 구조를 시각화하고 검증할 수 있다.
결국 유동 제어는 단순히 유체를 다루는 기술을 넘어서, 복잡하고 비선형적인 유동 현상을 이해하고, 그 유동을 사람의 의도에 맞게 재설계하는 정밀한 공학적 접근이다. 이 기술은 성능을 높이고, 소음을 줄이며, 시스템의 안정성을 확보하는 데 결정적인 기여를 하며, 특히 최근에는 인공지능 기반 제어와 결합하여 지능형 유동 시스템으로 진화하고 있다.
그렇다면 그 중에서도 축류 팬 설계에서의 유동 제어란?
축류 팬 설계에서의 유동 제어란, 팬 블레이드를 통과하는 공기의 유동을 의도적으로 제어하고 조작하여, 팬의 풍량, 정압, 효율, 소음 특성 등을 최적화하는 공력적 설계 전략을 의미한다.
- 풍량(airflow) 증대
- 정압(static pressure) 향상
- 소음 감소
- 팬 효율 최적화
- 블레이드 박리 방지 및 로터–스테이터 상호작용 개선
이는 단순히 블레이드 형상을 설계하는 수준을 넘어서, 팬이 회전하면서 만들어내는 복잡한 유동장 내에서 경계층 박리, 팁 누설류, 비정상 와류 발생과 같은 비효율적 현상을 억제하고, 균일하고 안정된 유동을 확보하기 위한 기술적 시도라 할 수 있다.
유동 제어의 필요성
축류 팬 내부의 유동은 회전에 의해 유도된 원심력, 압력 구배, 블레이드의 곡률과 피치각, 그리고 케이싱과의 간극에 의해 크게 영향을 받는다. 이때 팬 내부에서 형성되는 블레이드 경계층 박리나 팁 간극을 통한 누설류(leakage flow), 또는 후류의 비대칭성 등은 팬의 전체 성능을 저하시킬 수 있으며, 동시에 소음의 주요 발생원으로 작용한다. 유동 제어는 이러한 현상을 줄이고, 공기의 유동을 더욱 효율적으로 정렬하며, 필요에 따라 속도나 방향을 조정하는 데 중요한 역할을 한다.
- 효율 저하: 날개면에서의 유동 박리는 양력 감소와 항력 증가를 유발
- 소음 증가: 블레이드 팁 간극 누설류, 와류, 비정상적 이탈 등이 주요 소음원
- 냉각 불균일성: 팬 출구에서의 유동 비대칭성은 히트싱크나 라디에이터에서 열 제거 효율 저하
축류 팬 유동 제어의 핵심 영역
축류 팬에서의 유동 제어는 팬 전체 성능, 정압 효율, 소음 억제, 유량 안정성 확보에 결정적인 영향을 미치는 설계 전략으로, 팬 내부 유동장의 다양한 핵심 영역에 대해 세밀한 조작이 요구된다. 특히 블레이드 표면, 팁 간극, 허브 주변, 로터–스테이터 간 후류, 케이싱 구조 등에서의 유동 제어는 각각의 고유한 물리적 문제를 해결하고자 하는 목적을 바탕으로 발전해왔다.
첫 번째로, 블레이드 표면 유동 제어는 주로 블레이드 표면에서 발생할 수 있는 유동 박리와 와류 생성을 방지하여 양력을 유지하고 손실을 최소화하는 데 초점이 맞춰진다.
블레이드의 전연(nose)에는 트립 구조나 미세한 톱니를 삽입하여 경계층 전단을 조기에 안정화시키며, 표면 텍스처링을 통해 난류 전이 위치를 조절할 수 있다. 블레이드의 곡률 또는 유선형을 최적화함으로써 유동의 점진적 가속을 유도하고, 나아가 Coandă 효과를 활용해 공기가 블레이드 곡면을 따라 흐르도록 유도함으로써 박리 현상을 효과적으로 억제할 수 있다.
두 번째 영역은 블레이드 팁 간극(tip clearance)의 유동 제어이다.
팁 간극은 로터와 하우징 사이의 유격으로, 이 틈을 통해 역류(backflow) 및 고에너지 팁 누설 와류(tip leakage vortex)가 발생한다. 이러한 현상은 정압 손실을 유발하고 소음의 주요 원인이 되며, 유량의 불균일성을 심화시킨다. 이를 억제하기 위해 팁 실 구조(shroud 또는 winglet tip) 설계가 도입되며, 하우징 표면에 블로잉 또는 석션을 적용하여 유동의 방향성을 보정할 수 있다. 더불어 팁 주변의 유선형 설계 및 보조 블레이드의 삽입은 팁 누설류의 회전 강도를 약화시키는 수단으로 활용된다.
세 번째는 허브 및 블레이드 루트 근방 유동의 정렬이다.
팬의 중심부에서는 유속이 상대적으로 낮고 회전 유속의 영향이 적어져, 이로 인해 유체가 정체되는 dead zone이 형성되기 쉽다. 이러한 문제를 해결하기 위해 Coandă 효과를 활용한 곡면 구조나 회전 인덕터(rotating inducers)가 사용되며, 루트 영역의 유동을 축방향으로 유도하고 재정렬하는 유도형 허브(예: 콘형 또는 가이드 베인 허브) 설계가 적용된다. 이는 중심부 유동의 회복과 블레이드 전체의 유효 작동면적 확대에 기여한다.
네 번째로, 로터–스테이터 간의 유동 제어도 중요한 설계 요소이다.
팬의 로터를 통과한 후 발생하는 후류에서는 비정상 유동 및 회전 잔류 와류(rotational wakes)가 발생하여 스테이터와의 상호작용에서 소음과 압력 불안정을 야기할 수 있다. 이를 방지하기 위해 스테이터의 위치는 로터에서 방출된 와류 구조와 공진되지 않도록 조정되며, 스테이터 블레이드의 프로파일 및 각도 또한 후류 내 와류 혼합을 유도하고 에너지 잔류를 약화시키는 방향으로 최적화된다.
마지막으로, 케이싱 유동 제어(Casing Flow Control)는 팬을 감싸는 구조물 자체에서 유동을 조작하는 전략이다.
하우징 내부에 와류 억제 구조물을 설치하거나, 흡기측 그릴 또는 팬과 전면 구조물 사이의 간격을 조절하여 Coandă 유동을 유도하거나 정체역(stagnation zone)의 분포를 재설정함으로써 전체 유동장의 품질을 향상시킨다.
이처럼 축류 팬에서의 유동 제어는 단일한 기법이나 위치에 국한되지 않고, 팬을 구성하는 각각의 물리적 요소에 맞춘 복합적이고 통합적인 접근이 필요하며, 이는 결과적으로 팬의 성능과 소음 수준, 내구성의 품질을 근본적으로 결정짓는 요소가 된다.
따라서 유동 제어는 ‘성능과 정숙성의 균형 도구’인 것이다.
| 제어 항목 | 효과 | 관련 기술 |
| 블레이드 표면 | 박리 방지, 압력 유지 | Coanda 유동, 표면 텍스처 |
| 팁 간극 | 와류 감소, 소음 저감 | Winglet, 팁 실 |
| 허브 루트 | 중심 정체 영역 감소 | 유도 허브, 루트 블레이드 |
| 로터–스테이터 | 후류 안정화 | Wake alignment, 위치 최적화 |
| 케이싱 | 외부 난류 제어 | Diffuser 형상, 유도 루버 |
축류 팬에서 사용되는 유동 제어 기법
구체적인 수단으로는 팁 형상 제어(예: 톱니형 블레이드, 팁 스커트), 허브 중심의 유도 구조, 출구 가이드 베인, 블레이드 개수 최적화, 곡률 분포 조정 등이 있다. 예를 들어, 톱니형 팁은 블레이드 끝에서 발생하는 난류를 분산시켜 고주파 소음을 줄이는 효과를 가지며, 출구에 설치되는 가이드 베인은 블레이드 후류를 재정렬시켜 후속 유동의 압력 회복과 유동 균일화에 기여한다. 또한 일부 팬에서는 허브 중심부 유속 회복을 위해 보조 블레이드를 추가하거나, 중심부 dead zone을 줄이기 위한 유도형 허브 설계를 채택하기도 한다.
유동 제어는 팬의 정압 성능을 향상시키고 소음을 줄이는 것뿐만 아니라, 특히 라디에이터나 히트싱크와 같은 열교환기와 결합된 시스템에서 열전달 성능을 극대화하는 데 결정적인 역할을 한다. 팬 출구에서의 유동이 일정하고 집중되어 있을수록 열교환기 전체에 걸쳐 균일한 냉각이 가능하며, 이는 전체 시스템의 신뢰성과 수명을 향상시키는 결과로 이어진다.
결국, 축류 팬 설계에서의 유동 제어는 팬이라는 회전체 내부에서 발생할 수 있는 다양한 유동 비효율을 사전에 억제하고, 공기의 유동을 공학적 목적에 맞게 유도하기 위한 설계 중심의 전략이다. 최근에는 이러한 유동 제어가 단순한 형상 제어에서 나아가, AI 기반 RPM 제어, 공진제어(TMD), 스마트 팬 설계 등으로 확장되며, 소형 고성능 시스템에서도 정밀한 냉각과 소음 제어를 가능하게 하고 있다.
수동 제어 기법 (Passive)
| 제어 방식 | 설명 | 적용 예시 |
| 블레이드 형상 최적화 | 박리 저감, 후류 제어 | 캠버 분포 조절, 익형 변경 |
| 팁 형상 제어 | 누설류 억제 | 톱니형 팁, 스커트형 팁 |
| 가이드 베인 (Guide Vane) | 유속 회복, 후류 방향 정렬 | 팬 출구 정압 향상 |
| Shroud / Diffuser | 출구 정압 및 유동 안정화 | AIO 및 산업용 팬 |
| 블레이드 수 증가 / 간격 조절 | 경계층 안정화 | 저RPM 고정압 설계 |
능동 제어 기법 (Active)
| 제어 방식 | 설명 | 적용 예시 |
| 블레이드 진동 제어 (TMD) | 공진 주파수 해소 | Noctua AIO 펌프, 팬 |
| 센서 기반 RPM 제어 | 유량/온도에 따라 유동 적응 | PWM 팬 |
| 전자기 가변 블레이드 | 형상/각도 동적 조절 | 항공 팬에서 연구 중 |
유동 제어와 소음 저감의 연계
유동 제어는 팬의 Aeroacoustics, 즉 공력 소음 저감에도 핵심 역할을 한다:
| 유동 제어 요소 | 소음 저감 효과 |
| 팁 간극 최소화 | 고주파 누설음 억제 |
| 톱니형 후연 | 박리 소음 분산 |
| 유도형 허브 | 중심부 Dead Zone 저감 |
| 출구 가이드 베인 | 후류 직진화로 난류 억제 |
축류 팬의 유동 제어는 단순한 ‘소음 제어’가 아니라 전반적인 유체 역학적 최적화 전략이다. 특히 고성능 팬 설계에서는 수동(passive) 유동 제어와 능동(active) 제어를 결합한 하이브리드 접근이 필수이다.
유동 제어의 해석 및 설계 도구
유동 제어의 해석 및 설계는 단순한 직관이나 경험적 설계에 의존하지 않고, 정량적 분석과 수치해석, 실험적 계측 기법을 통해 체계적으로 접근하는 것이 필수적이다. 유체의 유동은 일반적으로 비선형 방정식(특히 나비에-스토크스 방정식)에 의해 지배되며, 이는 실제 공학적 시스템에서는 해석적인 해법을 적용하기 어려운 경우가 많다. 이에 따라, 다양한 정밀 분석 도구들이 유동 제어 설계에 활용되고 있다.

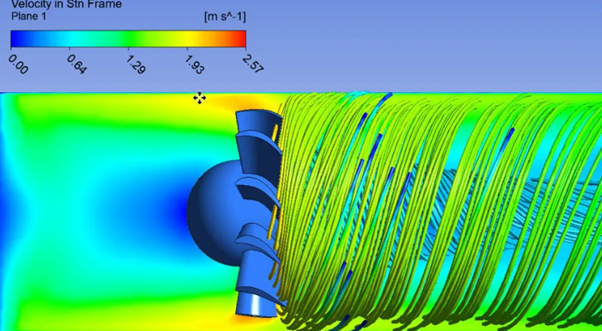

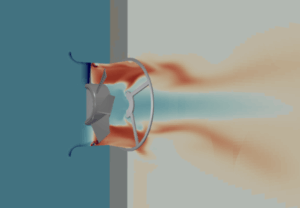

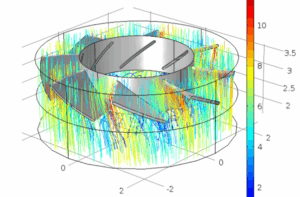

그중 가장 널리 사용되는 도구는 전산 유체 역학(Computational Fluid Dynamics, CFD)이다. CFD는 유동장 내의 속도, 압력, 온도, 난류 강도 등의 물리량을 수치적으로 해석할 수 있게 해주며, 다양한 경계 조건과 복잡한 기하 형상을 포함한 시스템에 대한 유동 제어 효과를 사전에 예측하고 시뮬레이션할 수 있다. 특히 유동 박리, 재부착, 와류 구조, 팁 누설류 등의 현상은 직접 관찰이 어려우므로, CFD는 설계 단계에서 핵심적인 역할을 한다. 또한, 블레이드 형상 변경, 유도 베인 추가, 케이싱 간극 조절 등 다양한 유동 제어 시나리오를 반영하여 성능 차이를 비교 분석할 수 있는 유용한 도구다.
실험적 해석 도구로는 입자 영상 유속계(PIV, Particle Image Velocimetry)가 대표적이다. PIV는 유동장 내에 추적 입자를 분사한 뒤, 고속 카메라를 이용해 연속적인 입자 위치를 영상으로 기록하고, 이를 통해 유동 속도 벡터장(velocity field)을 시각화한다. 이 방식은 실제 팬 내부나 외부의 유동 특성을 직접적으로 계측하고, CFD 해석 결과와 비교·보완할 수 있어 유동 제어 연구의 중요한 검증 수단이 된다.
이외에도 유동음향해석(Aeroacoustics)을 위한 소음 측정기나 음향카메라, 난류모델링을 위한 LES(대와동 시뮬레이션), RANS(평균 나비에-스토크스 방정식) 기반 해석법, 그리고 모드 해석을 통한 유동 불안정성 분석 등도 주요 설계 도구로 활용된다. 특히 소음 저감을 위한 유동 제어에서는, 유동과 구조의 상호작용(Fluid-Structure Interaction, FSI)을 고려한 해석 기법이 점점 중요해지고 있다.
요약하자면, 유동 제어 설계는 CFD를 중심으로 한 수치해석 도구와 PIV를 비롯한 실험 장비의 유기적인 결합을 통해 수행되며, 설계자의 직관을 과학적으로 검증하고 개선 방향을 제시해주는 중요한 기반이다. 이러한 정량적 분석 도구들의 발전은 더욱 정밀하고 고성능의 유동 제어 시스템을 구현하는 데 핵심적인 역할을 하고 있다.
대표적인 적용 사례
유동 제어는 공기, 물, 연료 등의 유체 유동이 중요한 역할을 하는 거의 모든 산업 분야에서 광범위하게 적용되고 있다. 특히 성능 향상, 에너지 효율 증대, 소음 저감, 구조물의 안정성 확보라는 명확한 목표를 가진 시스템에서 유동 제어 기술은 핵심적 역할을 수행한다. 각 산업 분야에서는 유동이 가지는 특성과 문제점을 바탕으로 다양한 방식의 유동 제어 전략이 개발되어 왔다.
항공기 산업에서는 유동 제어가 가장 정교하고 복합적으로 적용되는 분야 중 하나이다. 항공기의 날개 주변에서는 고속의 공기 유동으로 인해 경계층 박리, 와류 생성, 항력 증가 등의 문제가 발생하기 쉬운데, 이를 방지하기 위해 날개 표면에 미세한 흡기구나 분사구를 설치하여 경계층을 안정화시키거나, Coandă 효과를 이용해 유동을 곡면에 밀착시키는 설계를 활용한다. 이러한 기법은 양력을 극대화하면서 동시에 항력을 줄이는 데 기여하며, 이착륙 시의 안정성과 연료 효율 향상에 중요한 역할을 한다.
자동차 분야에서는 차량의 외형에 대한 공기역학적 설계뿐만 아니라, 하부 구조에서의 유동 제어를 통해 항력을 줄이고 냉각 효율을 높이는 데 초점이 맞춰져 있다. 예를 들어, 레이싱카의 경우 디퓨저, 스포일러, 휠 에어커튼 등을 통해 하부 유동을 제어하며, 이를 통해 접지력 향상과 주행 안정성을 확보한다. 일반 승용차에서도 라디에이터 그릴과 엔진룸 내부의 공기 유동을 제어하여 열 방출 성능을 높이는 동시에 공기저항을 최소화하는 설계가 보편화되어 있다.
터보팬, 송풍기, 열교환기와 같은 산업용 기계에서는 팬이나 블레이드를 통과하는 유체의 유동을 정렬하고 균일화시키기 위한 유동 제어가 필수적이다. 축류 팬의 경우, 블레이드 팁에서 발생하는 누설류나 블레이드 후류의 비대칭성이 성능 저하와 소음의 원인이 되므로, 팁 스커트, 가이드 베인, 유도형 허브와 같은 구조적 제어 요소들이 적극적으로 적용된다. 열교환기의 경우, 공기나 냉매의 유동을 채널 내에서 최적화하기 위해 유동 분배기나 와류 생성 구조물이 사용되며, 이는 전열 성능을 크게 향상시킨다.
해양 분야에서는 선박의 프로펠러 근처에서 발생하는 유동 손실과 캐빈 후류의 불균일성을 개선하기 위해 유동 제어 구조가 도입된다. 예를 들어 프로펠러 앞에 설치되는 선회유도 고정자(Pre-swirl stator)나 후방에서 와류를 제어하는 회전형 디퓨저 등이 있으며, 이를 통해 추진 효율을 높이고 연료 소모를 줄이는 데 기여한다.
☞”Pre-swirl stator”는 선회 유도 고정자 또는 프리스월 스테이터라고 할 수 있는데 선회 유동 유도 고정익, 선회 전 고정자, 회전 유동 유도용 스테이터, 입구 선회 고정자와 같이 표현할 수도 있다. 이 장치는 일반적으로 터보팬, 펌프, 프로펠러 시스템 등에서 유입 유동에 미리 회전 성분(pre-swirl)을 부여하여 로터와의 상호작용을 최적화하는 데 사용된다.☜
마지막으로, 최근 급부상하고 있는 분야는 전자기기 및 PC 냉각 기술이다. 고성능 CPU나 GPU에서 발생하는 열을 효과적으로 방출하기 위해 축류 팬, 방열핀, 수냉식 라디에이터와 같은 구성요소에서의 유동 제어 기술이 중요해졌다. 팬의 유출 유동이 열교환기 전면에서 어떻게 분포되고, 얼마나 직진성을 유지하는지가 전체 쿨링 성능과 직접적으로 연결되기 때문에, 팬 블레이드 설계뿐 아니라 케이스 내부의 유동 통로 구조까지 유체역학적으로 정밀하게 설계되고 있다.
결국 유동 제어는 분야를 막론하고 “에너지 효율 향상과 성능 최적화”라는 공통된 목표를 향해 나아가는 핵심 기술이며, 시스템의 물리적 제약과 유체 특성에 따라 다양한 방식으로 진화하고 있다.
결론
축류 팬에서 유동 제어는 성능 최적화와 소음 저감을 동시에 만족시키기 위한 핵심 설계 요소이다. 특히, 최근 고성능 PC 쿨링, 서버, 산업용 팬에서는 단순한 블레이드 설계를 넘어서 유도형 허브, 다단 블레이드, 공진제어 기법 등 통합적 유동 제어 기술이 적용되고 있다.
